盤扣腳手架技術起源于德國，為歐洲和美洲的主流產品，支撐架分為立桿及橫桿、斜桿，圓盤上有八個孔，四個小孔為橫桿專用；四個大孔為斜桿專用。橫桿、斜桿的連接方式均為插銷式的，可以確保桿件與立桿牢固連結。


橫桿、斜桿接頭的造型設計，依照立桿的圓弧制造，與立桿鋼管呈整面接觸，敲緊插銷后，呈三點受力( 接頭上下二點及插銷對圓盤一點)可牢牢固定增加結構強度并傳遞水平力，橫桿頭與鋼管身采用滿焊固定，力量傳遞無誤。

根據《建筑施工承插型盤扣式鋼管支架安全技術規程》JGJ231-2010，盤扣式腳手架主要分為A型和B型兩類。

A型：即是市場上常說的60系列，立桿直徑是60mm，主要用于重型支撐，如橋梁工程中。

B型：也就是48系列，立桿直徑48mm，主要用于房建與裝飾裝修，舞臺燈光架等領域。

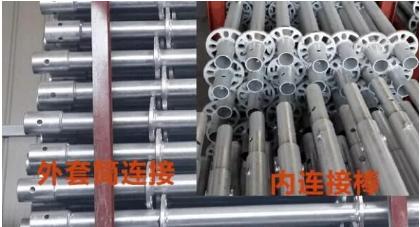

根據盤扣腳手架立桿連接方式，又分為外套筒連接與內連接棒連接兩種形式。

目前市場上60系列的盤扣式腳手架一般采用內連接，也就是連接棒在立桿內部連接。

48系列盤扣腳手架一般是外套筒連接，也有采用內連接棒連接的，尤其在舞臺架，燈光架等領域。

盤扣腳手架主要桿件為：立桿、橫桿、斜桿、可調托構成。

一、盤扣式腳手架的立桿

圓盤之間距離500mm，所以，立桿的規格模數為500mm,具體常用的規格有500mm,1000mm,1500mm,2000mm,2500mm.3000mm,另外還有基座200mm.

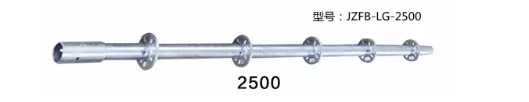

上海那寶盤扣腳手架立桿型號規格：


其中，盤扣立桿2500mm,使用頻率為zui高。

二、盤扣腳手架的橫桿

橫桿型號規格模數為300mm。即300mm、600mm、900mm、1200mm、1500mm、1800mm等。根據工程性質都不同，一般模板支撐腳手架，橫桿用量較大的是0.6m和1.2m的配合使用。

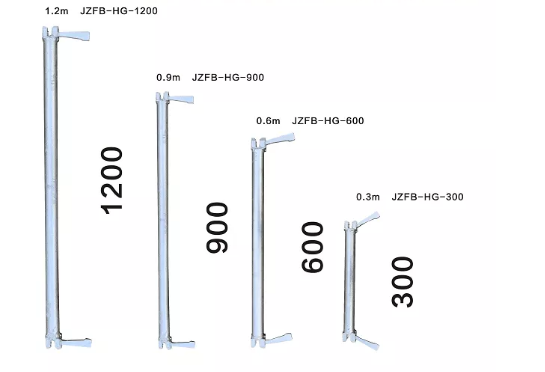

上海那寶盤扣腳手架橫桿型號規格：


三、盤扣腳手架的豎向斜桿

根據橫桿長度與步距（上下兩層橫桿間距）來劃分的，在工程實踐中，一般模板支撐架的水平步距都是1.5m，所以，模板支撐的豎向斜桿規格一般都是1.5米的高度。

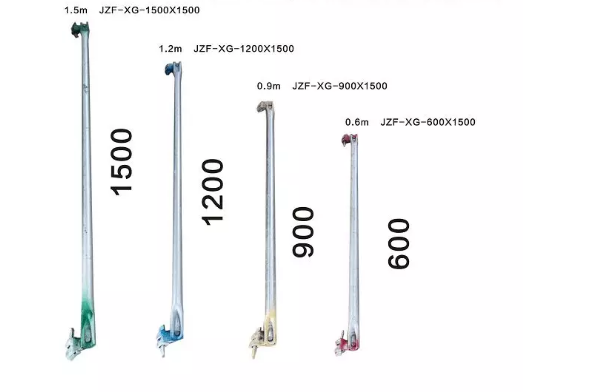

上海那寶盤扣腳手架斜桿型號規格：

設置在腳手架周圍的支撐架子的斜桿，一般與地面成60°夾角，并與墻面垂直。作用是增加腳手架橫向穩定，防止腳手架向外傾斜或傾倒。

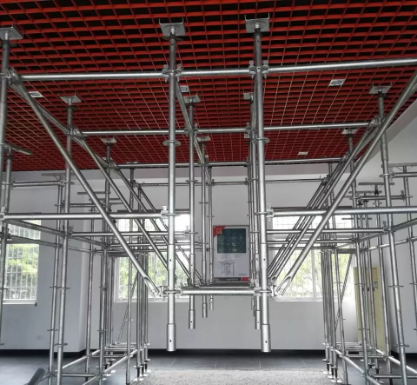

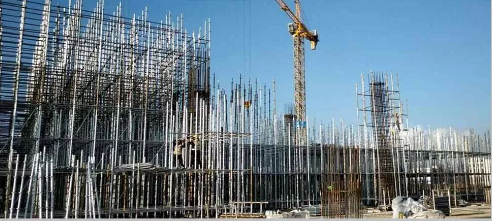

（盤扣腳手架搭設樣板展示）
