六大盤扣腳手架搭建的焊接參數(shù)

現(xiàn)在盤扣腳手架的發(fā)展趨勢非常迅猛，這也導致了行業(yè)競爭非常激烈，難免會放大安全隱患，想要避免安全隱患，任何一個小細節(jié)都不能放過。

特別是盤扣腳手架搭建的焊接參數(shù)，如果焊縫處理不當，就直接影響質(zhì)量！下面通過六大方面幫你了解正確設置盤扣腳手架的焊接參數(shù)，收藏不虧!

01、盤扣腳手架搭建焊接電流

根據(jù)焊接條件（板厚、焊接位置、焊接速度、材質(zhì)等參數(shù)）選定相應的焊接電流。

CO2焊機調(diào)電流實際上是在調(diào)整送絲速度，因此CO2焊機的焊接電流必須與焊接電壓相匹配，既一定要保證送絲速度與焊接電壓對焊絲的熔化能力一致，以保證電弧長度的穩(wěn)定。

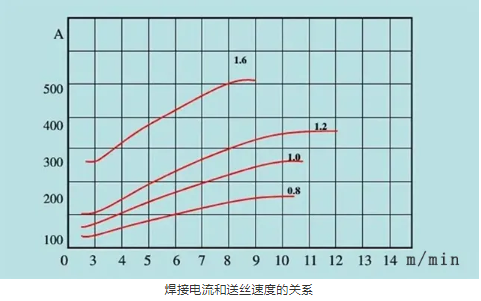

同一焊絲，電流越大送絲速度越快。電流相同，絲越細送絲速度越快。

02、盤扣腳手架搭建焊接電壓

焊接電壓既電弧電壓：提供焊接能量。

電弧電壓越高，焊接能量越大，焊絲熔化速度就越快，焊接電流也就越大。

根據(jù)焊接條件選定相應板厚的焊接電流，然后根據(jù)下列公式計算焊接電壓：
<300A時：焊接電壓=（0.04倍焊接電流+16±1.5）伏
>300A時：焊接電壓=（0.04倍焊接電流+20±2）伏

舉例：選定焊接電流200A，則焊接電壓計算如下：
焊接電壓=（0.04×200+16±1.5）伏=（8+16±1.5）伏=（24±1.5）伏。

電壓偏高時：弧長變長，飛濺顆粒變大，易產(chǎn)生氣孔，焊道變寬,熔深和余高變小。

電壓偏低時：焊絲插向母材，飛濺增加，焊道變窄，熔深和余高大。
03、盤扣腳手架搭建焊接速度

在焊接電壓和焊接電流一定的情況下，焊接速度的選擇決定了單位長度焊縫所吸收的熱能量（既：焊接線能量）。

半自動：焊接速度為30-60cm/min；
自動焊：焊接速度可高達250cm/min以上。

焊接速度過快時：焊道變窄，熔深和余高變小。
04、盤扣腳手架搭建焊絲直徑

主要根據(jù)焊件厚度、焊縫空間位置、接頭形式及生產(chǎn)率要求等條件來選擇。
05、盤扣腳手架搭建焊絲伸出長度

絲伸出長度是指焊絲從導電咀到工件的距離，焊絲的伸出長度取決于焊絲的直徑。

通常焊絲伸出長度計算方法，

當其小于300A時：L=（10--15）倍焊絲直徑；

當其大于300A時：L=（10--15）倍焊絲直徑+5mm。

舉例：直徑1.2mm焊絲可用電流120-350A。

電流小時乘10倍的焊絲直徑，電流大時乘15倍的焊絲直徑。

盤扣腳手架搭建焊接過程中，保持焊絲干伸長度不變是保證焊接過程穩(wěn)定性的重要因素之一。

如果過長，氣體保護效果不好，易產(chǎn)生氣孔，引弧性能差,電弧不穩(wěn)，飛濺加大，熔深變淺，成形變壞。

如果過短，看不清電弧，噴嘴易被飛濺物堵塞，飛濺大，熔深變深，焊絲易與導電咀粘連。
06、盤扣腳手架搭建氣體流量

氣體流量一般應該根據(jù)焊接電流、電弧電壓，特別是焊接速度和接頭形式來選擇。
